IGBT-транзисторы в авто: назначение, диагностика и замена

Применение и обслуживание дискретных IGBT-транзисторов в электронных системах автомобиля

Современный автомобиль давно перестал быть чисто механическим устройством. Под капотом и в элементах шасси скрыты десятки блоков управления, которые коммутируют огромные токи за доли миллисекунды. Ключевым звеном в этой цепи выступают биполярные транзисторы с изолированным затвором. Эти компоненты объединяют в себе лучшие качества полевых и биполярных структур: высокую скорость переключения и малые потери в открытом состоянии при работе с высокими напряжениями. В отличие от модульных сборок, одиночные IGBT-транзисторы позволяют инженерам гибко проектировать схемы управления зажиганием, инверторы гибридных установок и системы климат-контроля, обеспечивая ремонтопригодность узлов на компонентном уровне.

Роль этих полупроводников критична для живучести транспортного средства. Если обычное реле физически не способно работать с частотой в несколько килогерц, то IGBT справляется с этой задачей без механического износа. Однако экстремальные температурные перепады в подкапотном пространстве, вибрации и импульсные помехи в бортовой сети создают жесткие условия эксплуатации. Выход из строя одного транзистора в блоке управления двигателем (ЭБУ) или в системе управления тяговым электродвигателем неизбежно приводит к полной остановке агрегата или переходу в аварийный режим. Понимание физики процессов, протекающих в кристалле, помогает диагносту не просто констатировать факт поломки, но и выявлять первопричину — от деградации термопасты до проблем в цепях драйвера затвора.

Автомобильная электроника предъявляет специфические требования к дискретным компонентам. Здесь недостаточно просто подобрать деталь по току и напряжению. Важны такие параметры, как энергия лавинного пробоя и стойкость к короткому замыканию. При замене вышедшего из строя элемента специалисты сталкиваются с проблемой подбора аналогов, которые должны соответствовать жестким стандартам AEC-Q101. Использование компонентов общего назначения в критических узлах автомобиля часто ведет к повторному отказу через несколько тысяч километров пробега. Системный подход к диагностике, включающий проверку осциллограмм на затворе и анализ теплового следа на корпусе, позволяет избежать дорогостоящей замены всего электронного блока, ограничившись локальным ремонтом с сохранением заводских характеристик надежности.

Что такое IGBT-транзистор и его место в автомобильной электронике

IGBT-транзистор (биполярный транзистор с изолированным затвором) представляет собой гибридный полупроводниковый прибор, который объединил в себе лучшие характеристики двух технологий. От полевых транзисторов (MOSFET) он унаследовал высокое входное сопротивление и простоту управления напряжением, а от биполярных — низкие потери в открытом состоянии при работе с большими токами. В современной автомобильной электронике этот компонент выполняет роль мощного электронного ключа, способного мгновенно коммутировать высокие нагрузки, что делает его незаменимым в системах управления питанием.

В архитектуре современного транспортного средства IGBT-транзисторы решают задачи, с которыми классические полупроводники справляются неэффективно из-за перегрева или недостаточного быстродействия. Они стали ключевым звеном в силовой электронике, обеспечивая точное управление исполнительными механизмами в условиях жестких температурных режимов и электромагнитных помех. Основные функциональные преимущества данных компонентов определяют их широкое распространение в критически важных узлах автомобиля:

Экспертный инсайт: Именно уникальное сочетание низких потерь при высоких токах и простоты управления делает IGBT ключевым элементом для эффективного преобразования энергии в современных электромобилях и гибридах, обеспечивая оптимальный баланс мощности и КПД.

• Высокая плотность тока при компактных размерах корпуса.
• Минимальные потери мощности на переключение, что повышает КПД всей системы.
• Способность выдерживать значительные обратные напряжения без пробоя.
• Стабильная работа при температурах подкапотного пространства.

Применение IGBT в ключевых автомобильных системах

Наиболее востребованы одиночные IGBT-транзисторы в блоках управления зажиганием, где они коммутируют ток в первичной обмотке катушки. Благодаря способности быстро прерывать ток, эти компоненты обеспечивают формирование мощной искры высокого напряжения, необходимой для стабильного воспламенения топливно-воздушной смеси. Это напрямую влияет на экологические показатели двигателя и его топливную экономичность.

Помимо системы зажигания, данные полупроводники активно используются в других энергоемких узлах автомобиля. Эксперты выделяют несколько приоритетных направлений применения одиночных транзисторов:

1. Инверторы систем кондиционирования воздуха в гибридах и электрокарах.
2. Блоки управления электроусилителем руля (ЭУР), где требуются высокие пусковые токи.
3. Преобразователи напряжения DC/DC для питания бортовой сети.
4. Контроллеры мощных вентиляторов системы охлаждения двигателя.

Высокая надежность IGBT-транзисторов позволяет им работать в режиме постоянных циклических нагрузок. Однако именно на эти компоненты приходится основной удар при возникновении коротких замыканий или скачков напряжения в бортовой сети. Понимание физики их работы и конструктивных особенностей необходимо для качественной диагностики неисправностей, которые часто проявляются как полный отказ соответствующего электронного модуля.

Ключевая роль одиночных IGBT в современных автомобилях: от инверторов до систем зажигания

Одиночные IGBT-транзисторы стали фундаментом силовой электроники в автопроме благодаря способности эффективно коммутировать высокие токи при минимальных потерях на управление. В отличие от классических полевых транзисторов, IGBT сочетают в себе высокую плотность тока биполярных структур и простоту управления затвором, характерную для MOSFET. Это делает их незаменимыми в узлах, где требуется высокая надежность при работе с индуктивными нагрузками и значительными перепадами температур под капотом.

Основная сфера применения этих компонентов сосредоточена в преобразователях энергии и исполнительных механизмах. Инженеры выбирают одиночные дискретные решения вместо модульных сборок в тех случаях, когда необходимо оптимизировать компоновку платы или обеспечить специфический теплоотвод для конкретного силового ключа. В современных транспортных средствах такие транзисторы отвечают за критически важные процессы трансформации энергии.

Экспертный инсайт: Одиночные IGBT-транзисторы — это не просто компоненты, а ключевой фактор повышения энергоэффективности и надежности автомобильной электроники. Их уникальное сочетание высокой плотности тока биполярных структур и простоты управления затвором MOSFET позволяет создавать компактные и мощные инверторы, системы зажигания и другие силовые узлы, критически важные для современных электромобилей и гибридов.

Основные узлы применения одиночных IGBT

В архитектуре электромобилей и гибридов одиночные транзисторы формируют силовые каскады вспомогательных систем. Они обеспечивают стабильную работу периферийного оборудования, которое требует преобразования высокого напряжения тяговой батареи в переменный ток или регулируемый постоянный ток.

• Тяговые инверторы малой мощности: управление электромоторами в гибридных установках и системах полного привода.
• Бортовые зарядные устройства (OBC): преобразование переменного тока из сети в постоянный ток для заряда аккумуляторов.
• Компрессоры кондиционеров: частотное регулирование скорости вращения электропривода климатической установки.
• Высоковольтные нагреватели (PTC): точное управление мощностью электрических отопителей салона.

Не менее важную роль одиночные IGBT играют в классических автомобилях с двигателями внутреннего сгорания. Здесь они вытеснили традиционные транзисторные сборки в блоках управления зажиганием (ECU), так как способны выдерживать обратные выбросы напряжения до 600–650 Вольт без деградации кристалла. Это гарантирует мощную искру и стабильное воспламенение топливной смеси на любых режимах работы двигателя.

Преимущества дискретных решений в диагностике

Использование одиночных компонентов вместо интегрированных силовых модулей упрощает процесс локального ремонта электронных блоков. При выходе из строя одного плеча инвертора специалисту достаточно заменить конкретный транзистор, что существенно снижает стоимость восстановления узла. Эксперты выделяют несколько факторов, подтверждающих эффективность такой архитектуры:

1. Ремонтопригодность: возможность точечной замены поврежденного компонента в блоке управления.
2. Терморегуляция: индивидуальный подбор радиатора или термоинтерфейса для каждого ключа в зависимости от его нагрузки.
3. Масштабируемость: инженеры могут параллельно включать несколько одиночных IGBT для достижения необходимых характеристик тока.
4. Устойчивость к перегрузкам: современные дискретные транзисторы обладают встроенной защитой от короткого замыкания и перенапряжения.

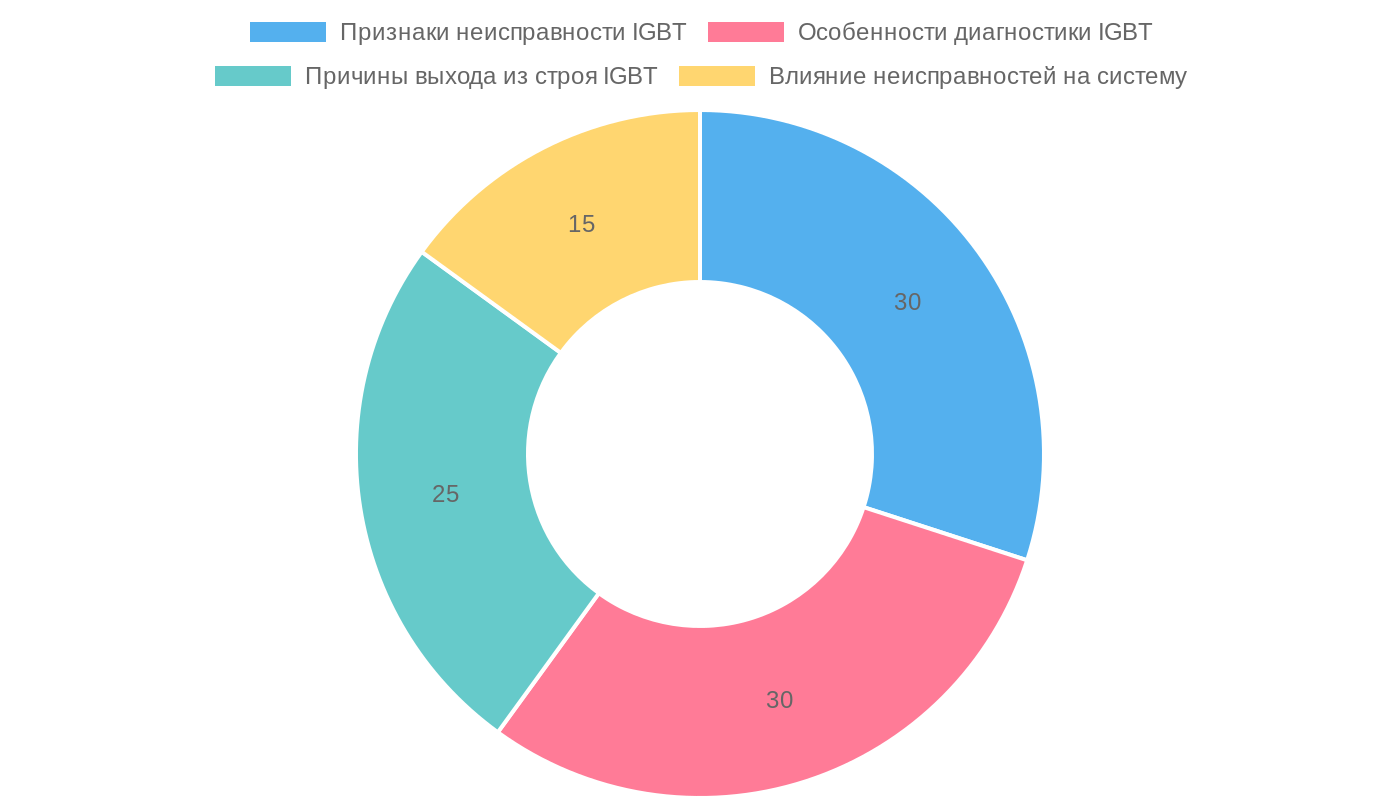

Признаки неисправности IGBT: как понять, что транзистор вышел из строя

Диагностика IGBT-транзисторов в автомобильных системах осложняется тем, что эти компоненты работают в режимах экстремальных коммутационных нагрузок. В отличие от классических полевых транзисторов, деградация структуры IGBT может проявляться не только в полном пробое, но и в изменении динамических характеристик, что ведет к некорректной работе исполнительных механизмов. Чаще всего выход из строя провоцируется тепловым разгоном или перенапряжением на затворе, что моментально выводит силовой ключ из строя, блокируя работу системы зажигания или инвертора электрокара.

Опытный диагност начинает проверку с анализа поведения автомобиля, так как электронный блок управления (ЭБУ) не всегда фиксирует конкретную ошибку по транзистору, ограничиваясь общими кодами пропусков воспламенения или неисправности цепи питания. Существует ряд характерных симптомов, указывающих на критический износ или повреждение кристалла.

Экспертный инсайт: При диагностике IGBT-транзисторов учитывайте, что их деградация может проявляться не только полным пробоем, но и изменением динамических характеристик. Это приводит к некорректной работе исполнительных механизмов без видимого отказа, усложняя поиск неисправности.

Основные симптомы деградации и отказа

• Отсутствие искрообразования: В бензиновых ДВС пробитый IGBT в модуле зажигания делает невозможным накопление энергии в первичной обмотке катушки.
• Переход системы в аварийный режим: ЭБУ фиксирует короткое замыкание или обрыв в силовой цепи и ограничивает мощность двигателя.
• Повышенный нагрев корпуса блока: Если транзистор находится в состоянии «утечки», он начинает выделять избыточное тепло даже при низких нагрузках.
• Неравномерная работа электродвигателя: В гибридах и электромобилях выход из строя одного плеча инвертора приводит к рывкам и потере фазы.

При визуальном осмотре и инструментальной проверке важно обращать внимание на состояние корпуса и электрические параметры переходов. Современные методы диагностики позволяют выявить неисправность еще до того, как компонент полностью разрушится и повредит дорожки печатной платы.

Технические признаки при инструментальной проверке

1. Пробой перехода «Коллектор-Эмиттер»: При прозвонке мультиметром сопротивление между этими выводами стремится к нулю в обоих направлениях.
2. Повреждение изоляции затвора: Наличие любого измеримого сопротивления между затвором и другими выводами свидетельствует о пробое диэлектрического слоя.
3. Неполное открытие: Транзистор открывается, но падение напряжения на нем превышает паспортные значения, что вызывает мгновенный перегрев под нагрузкой.
4. Эффект «защелкивания»: Потеря управляемости, при которой транзистор остается в открытом состоянии даже после снятия сигнала с затвора.

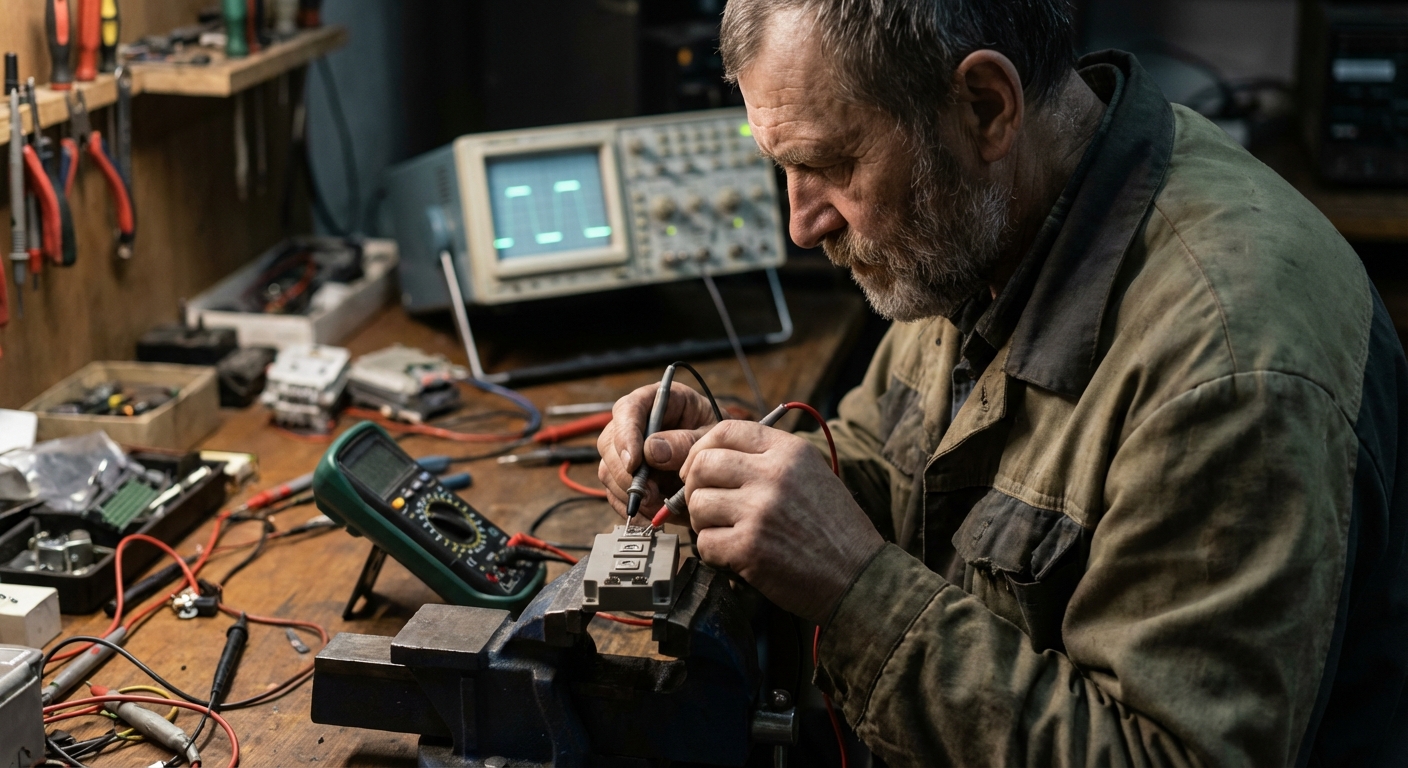

Пошаговая диагностика одиночных IGBT-транзисторов: методы и инструменты

Корректная проверка IGBT-транзистора требует понимания его гибридной структуры, сочетающей входные характеристики полевого транзистора и выходные параметры биполярного. В автомобильной электронике эти компоненты работают в условиях экстремальных температурных перепадов и индуктивных выбросов, что часто приводит к деградации кристалла или пробою затвора. Диагностика «на коленке» обычным мультиметром в режиме прозвонки диодов дает лишь 50% уверенности, так как не позволяет оценить динамические характеристики переключения под нагрузкой.

Для проведения полноценных испытаний мастеру потребуется базовый набор измерительных приборов и вспомогательного оборудования. Использование специализированных тестеров ускоряет процесс, но понимание физики процессов позволяет выявить неисправность даже при наличии минимального инвентаря.

Экспертный инсайт: Гибридная структура IGBT-транзисторов и их работа в экстремальных условиях автомобильной электроники делают поверхностную диагностику обычным мультиметром крайне ненадежной. Для точной оценки состояния необходимы специализированные методы и глубокое понимание уникальных характеристик компонента.

Необходимый инструментарий для проверки

• Цифровой мультиметр с функцией проверки диодов и измерения емкости.
• Лабораторный блок питания с регулировкой напряжения до 20-30 В.
• Осциллограф (желательно двухканальный) для анализа формы сигнала на затворе и коллекторе.
• Резисторы номиналом 1-10 кОм для разрядки емкости затвора.
• Токоограничивающая лампа или мощный резистор для защиты цепи при тестовом включении.

Алгоритм предварительной проверки заключается в поиске короткого замыкания между выводами и проверке целостности встроенного защитного диода. Важно помнить, что затвор IGBT обладает значительной емкостью, поэтому перед началом любых измерений необходимо принудительно разрядить его, кратковременно замкнув выводы затвора и эмиттера.

Этапы базовой проверки мультиметром

1. Проверка на КЗ: Измерьте сопротивление между коллектором и эмиттером в обоих направлениях. При исправном кристалле прибор покажет бесконечность (за исключением падения напряжения на защитном диоде).
2. Тестирование затвора: Проверьте отсутствие проводимости между затвором и остальными выводами. Любое конечное сопротивление здесь указывает на пробой диэлектрического слоя.
3. Имитация открытия: Подайте на затвор положительный потенциал относительно эмиттера (используя напряжение щупов мультиметра в режиме проверки диодов). После этого переход коллектор-эмиттер должен начать проводить ток.
4. Закрытие транзистора: Соедините затвор с эмиттером. Транзистор должен мгновенно закрыться, прекратив проводимость в силовой цепи.

Если статические тесты пройдены успешно, переходят к динамическим испытаниям в схеме. В блоках управления зажиганием или инверторах гибридных авто важно отследить время нарастания и спада импульса. Затянутые фронты свидетельствуют о деградации емкости затвора или частичном разрушении структуры, что неизбежно приведет к перегреву и повторному выходу ключа из строя в течение первых часов эксплуатации.

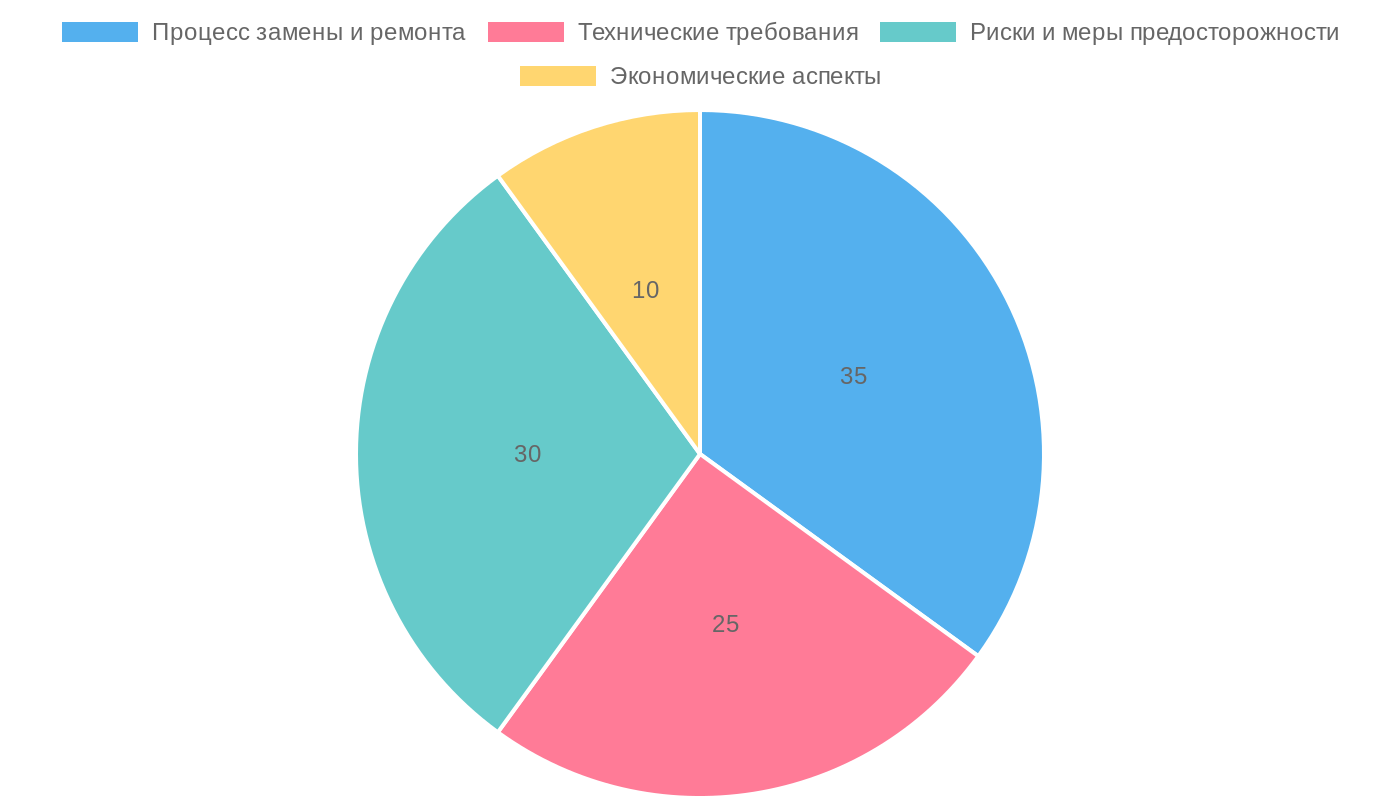

Замена IGBT-транзистора в электронных блоках управления автомобилем требует не только навыков пайки, но и глубокого понимания физики работы полупроводников. Ошибка на любом этапе — от статического разряда до избыточного перегрева подложки — неминуемо приведет к повторному пробою компонента при первой же нагрузке. Учитывая высокую стоимость силовых модулей и инверторов, процедура должна выполняться с соблюдением строгого технологического регламента, исключающего повреждение токопроводящих дорожек и переходных отверстий печатной платы.

Подготовительный этап и демонтаж

Прежде чем приступать к выпаиванию поврежденного элемента, необходимо полностью обесточить систему и разрядить высоковольтные конденсаторы. Остаточный заряд может не только вывести из строя измерительное оборудование, но и стать причиной травмы. Для работы с современными многослойными платами автомобильной электроники критически важно использовать антистатический браслет и специализированное паяльное оборудование с точной регулировкой температуры.

Экспертный инсайт: Замена IGBT-транзистора требует не только навыков пайки, но и глубокого понимания физики полупроводников. Любая ошибка, от статического разряда до перегрева, грозит повторным пробоем и повреждением дорогостоящих силовых модулей. Строгое соблюдение технологического регламента — залог успеха.

Процесс демонтажа включает следующие шаги:

• Нанесение качественного безотмывочного флюса на выводы транзистора для улучшения теплопередачи.
• Использование оловоотсоса или медной оплетки для удаления излишков припоя, особенно в местах сквозного монтажа (THT).
• Равномерный прогрев корпуса транзистора, если он припаян к полигону-теплоотводу, с помощью нижнего подогрева платы до 100-120 градусов Цельсия.
• Аккуратное извлечение компонента без приложения чрезмерных механических усилий, чтобы не сорвать контактные площадки.

Монтаж нового компонента и пайка

Перед установкой нового IGBT-транзистора необходимо тщательно очистить место посадки от остатков старого припоя и окислов с помощью изопропилового спирта. Важно убедиться, что маркировка нового компонента полностью соответствует оригиналу или превосходит его по ключевым параметрам: максимальному току коллектора и напряжению пробоя. Любое отклонение в емкости затвора может нарушить тайминги переключения, что приведет к перегреву драйвера управления.

При пайке следует придерживаться определенных правил:

1. Соблюдение температурного профиля: время воздействия жала паяльника на вывод не должно превышать 3 секунд при температуре 320-350 градусов.
2. Обязательное использование термопасты с высокой теплопроводностью, если транзистор крепится к внешнему радиатору через изоляционную прокладку.
3. Контроль качества паяного соединения: мениск припоя должен быть вогнутым, блестящим и полностью охватывать вывод компонента.
4. Удаление остатков флюса, так как активные добавки в его составе могут вызвать коррозию или утечки тока в условиях высокой влажности под капотом.

Финишная проверка и запуск

После завершения монтажных работ нельзя сразу подавать номинальное напряжение на блок. Первичная проверка проводится в режиме «прозвонки» диодов с помощью мультиметра: проверяется отсутствие короткого замыкания между коллектором и эмиттером, а также целостность встроенного обратного диода. Затвор должен показывать бесконечное сопротивление относительно других выводов, что подтверждает отсутствие повреждений изолирующего слоя в процессе пайки.

Для финальной верификации рекомендуется использовать осциллограф, чтобы отследить форму сигнала на затворе при подаче питания на цепи управления. Чистые фронты импульсов без лишних «звонов» и паразитных колебаний гарантируют, что транзистор работает в безопасном режиме и прослужит долго. Только после подтверждения корректности сигналов управления можно подключать силовую нагрузку и проводить дорожные испытания автомобиля.

Советы по продлению срока службы и выбору качественных IGBT-компонентов

Долговечность IGBT-транзисторов в автомобильных системах напрямую зависит от соблюдения теплового режима и корректного управления затвором. В условиях подкапотного пространства компоненты подвергаются экстремальным перепадам температур и вибрациям, что ускоряет деградацию кристаллов. Экспертный подход к эксплуатации подразумевает не только установку мощного радиатора, но и минимизацию динамических потерь при переключении. Правильный расчет снабберных цепей и использование качественной термопасты с высоким коэффициентом теплопроводности позволяют избежать локальных перегревов, которые являются основной причиной пробоя перехода.

Критерии выбора надежных компонентов

При подборе транзисторов для замены штатных модулей в инверторах или системах зажигания критически важно ориентироваться на оригинальное происхождение деталей. Рынок перенасыщен подделками, которые не соответствуют заявленным характеристикам по току и напряжению пробоя. При покупке следует обращать внимание на следующие технические аспекты:

Экспертный инсайт: Долговечность IGBT-транзисторов в автомобильных системах напрямую зависит от строгого соблюдения теплового режима, корректного управления затвором и минимизации динамических потерь, что особенно критично в условиях экстремальных перепадов температур и вибраций.

• Репутация производителя: Выбирайте продукцию лидеров рынка, таких как Infineon, ON Semiconductor, STMicroelectronics или Mitsubishi Electric, которые имеют специализированные автомобильные линейки (AEC-Q101).
• Соответствие ОБР (SOA): Убедитесь, что выбранный компонент имеет запас по области безопасной работы, перекрывающий пиковые нагрузки в конкретной цепи автомобиля.
• Тип корпуса: Для высоконагруженных узлов предпочтительны корпуса с изолированной подложкой, обеспечивающие лучший отвод тепла при сохранении электрической изоляции.
• Маркировка и лазерная гравировка: Оригинальные чипы отличаются четким шрифтом, отсутствием следов перемаркировки и наличием уникального кода партии, который можно проверить на сайте вендора.

Практические рекомендации по монтажу и эксплуатации

Качество монтажа играет решающую роль в предотвращении преждевременного выхода IGBT из строя. Даже самый дорогой транзистор сгорит за несколько секунд, если между его подошвой и радиатором останется воздушная прослойка или попадет посторонняя частица. Особое внимание стоит уделить моменту затяжки крепежных винтов, чтобы избежать деформации корпуса и внутреннего повреждения кристалла.

1. Используйте только специализированные диэлектрические прокладки с высокой теплопроводностью или тонкий слой качественного термоинтерфейса без содержания металлической пыли.
2. Проверяйте состояние драйвера затвора перед установкой нового транзистора, так как некорректная форма управляющего сигнала часто становится причиной сквозных токов.
3. Обеспечьте чистоту контактных площадок и используйте флюсы, не требующие отмывки, или тщательно удаляйте остатки активных веществ, чтобы исключить коррозию ножек.
4. При замене в многофазных системах рекомендуется менять все транзисторы в плече одновременно, даже если пробит только один, чтобы обеспечить идентичность характеристик.

Соблюдение этих правил позволяет существенно увеличить межсервисный интервал электронных блоков управления. Инвестиции в качественные компоненты и тщательная подготовка поверхности при монтаже окупаются отсутствием повторных поломок и стабильной работой силовой электроники автомобиля в любых дорожных условиях.

Часто задаваемые вопросы

Об авторе

Алексей Коновалов — ведущий инженер-электроник, специалист по силовой автомобильной электронике

Алексей посвятил более 14 лет работе в сфере диагностики и восстановления электронных блоков управления (ECU) современных автомобилей. За время своей практики он прошел путь от мастера-диагноста до руководителя технического отдела в крупном сервисном центре, специализирующемся на гибридных и электрических силовых установках. Его глубокие знания в области полупроводниковых компонентов позволяют решать сложнейшие задачи по подбору аналогов и замене IGBT-транзисторов в инверторах и системах зажигания.

На сегодняшний день Алексей является автором более 50 прикладных материалов по ремонту автомобильной электроники и регулярно выступает техническим консультантом для профильных СТО. Его опыт включает работу с компонентной базой ведущих мировых производителей, таких как Infineon, STMicroelectronics и ON Semiconductor, что гарантирует высокую точность рекомендаций по диагностике и монтажу силовых ключей.

• Сертифицированный эксперт по диагностике высоковольтных систем Bosch Service (стаж 12 лет).
• Разработчик авторской методики стресс-тестирования IGBT-модулей в условиях сервисной мастерской.
• Постоянный спикер ежегодной конференции «Автоэлектроника и диагностика» с 2018 года.
• Действующий член Международной ассоциации автомобильных инженеров (SAE International).

Заключение

Использование одиночных IGBT-транзисторов в современной автомобильной электронике — это не просто дань технологическому прогрессу, а необходимость, продиктованная жесткими требованиями к энергоэффективности и скорости переключения силовых цепей. Как эксперт с десятилетним стажем, могу констатировать: понимание специфики работы этих гибридных компонентов, сочетающих в себе простоту управления полевых транзисторов и высокую плотность тока биполярных, критически важно для качественного ремонта. Игнорирование нюансов, таких как параметры напряжения насыщения или емкость затвора, неизбежно приводит к повторному пробою. Правильная диагностика и осознанный выбор оригинальных компонентов вместо дешевых аналогов — это единственный путь к восстановлению заводской надежности блоков управления зажиганием (ECU), инверторов и систем климат-контроля.

• Всегда проверяйте драйвер управления: Перед установкой нового IGBT-транзистора убедитесь, что цепь затвора исправна. Выход из строя транзистора часто является следствием, а не причиной неисправности.
• Соблюдайте тепловой режим: Используйте качественную термопасту с высокой теплопроводностью и следите за моментом затяжки крепежа к радиатору — перегрев кристалла в автомобильных условиях происходит за доли секунды.
• Остерегайтесь подделок: В силовых цепях автоэлектроники контрафактные компоненты взрываются при первой же пиковой нагрузке. Закупайте детали только у проверенных поставщиков с соответствующими даташитами.
• Используйте осциллограф: Мультиметр поможет найти короткое замыкание, но только осциллограмма покажет реальную картину переходных процессов и наличие опасных выбросов напряжения.
• Учитывайте ESR конденсаторов: При замене транзистора в инверторе обязательно проверьте состояние электролитических конденсаторов в обвязке — их деградация часто ведет к выходу IGBT из строя.

Автомобильная электрика не прощает дилетантского подхода, особенно когда речь идет о силовых полупроводниках. Глубокое понимание физики работы IGBT-транзисторов и строгое соблюдение технологии их замены позволяют не просто «завести машину», а гарантировать стабильную работу электронных систем в самых экстремальных режимах эксплуатации. Повышайте свою квалификацию, инвестируйте в качественное диагностическое оборудование и никогда не экономьте на компонентной базе — именно такой подход отличает профессионала от любителя и обеспечивает безупречную репутацию в сфере авторемонта.
